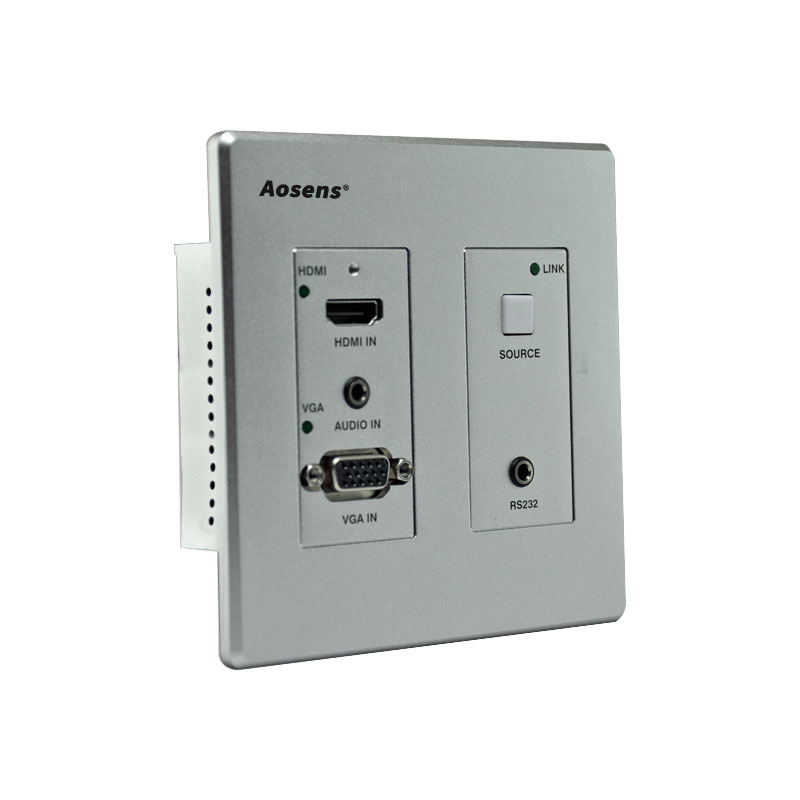

AS-WP270HD 墻面接線盒是一款帶高清轉換及長距離傳輸的信息盒，正面連接的 VGA+Audio、HDMI 信號可通過單根 6 類網線輸出高清視頻信號、音頻信號、傳輸距離 70 米，安裝布線便利；

     采用了全數字式零壓縮技術，實現了視頻圖像點對點以及音頻的完美傳輸。最高支持 1920x1080P 60Hz 信號；支持 HDCP 解碼（選配），可接藍光播放器，具有高可靠性和卓越的高分辨率圖像性能。

產品參數

 產品尺寸

          面板:   115mm*115mm

          入墻開孔： 100mm*100mm*67mm

          桌面開孔 :92mm*72mm*39mm

視頻

輸入：1路HDMI、1路VGA信號、1路與VGA信號同步音頻信號

輸入連接器類型：19針A型母頭HDMI、 HD-15 VGA、 3.5mm立體聲插孔

輸出：1路HDBaseT信號、1路解嵌音頻信號

輸出連接器類型：RJ45/8（HDBaseT信號）   3P接線端子（解嵌音頻信號）

傳輸協議：HDBaseT 標準協議

音頻

頻率響應：20 Hz ~ 20 kHz; 共態抑制比（CMRR）：（CMRR）>75dB @: 20 Hz ~ 20 kHz

阻抗：>10KΩ

最大電平：+21dBu

信噪比:>75dB @: 20 Hz ~ 20 kHz

音頻類型：立體聲、非平衡

常規

符合標準：HDMI1.4版本   HDCP2.0版本

傳輸距離：70米（1080P信號）   40米（4K 30 Hz ）

頻帶寬：10.2Gbps

電源:100 ~ 240V（內置24V轉換器） 帶PoC功能

功率：≤ 20W

工作溫度：-10° C ~ +55° C

相對濕度:20% ~ 95%

特點

 ★通過單根6 類網線輸出高清視頻信號、音頻信號、1080P信號 70M傳輸（4K信號40米傳輸）；

★支持1920*1200  1080P 60Hz  4K 30Hz信號傳輸, YCbCr 4:2:0；

★輸入支持：VGA+Audio、HDMI信號；

★HDBaseT標準協議；

★支持HDMI1.4版本；HDCP2.0版本；

★支持遠程供電（PoC）功能；

★支持手動切換及后入先出自動切換兩種模式；

★支持HDCP保護協議，支持EDID管理及DDC通道；

★具有音頻解嵌功能（3P端子輸出）。
