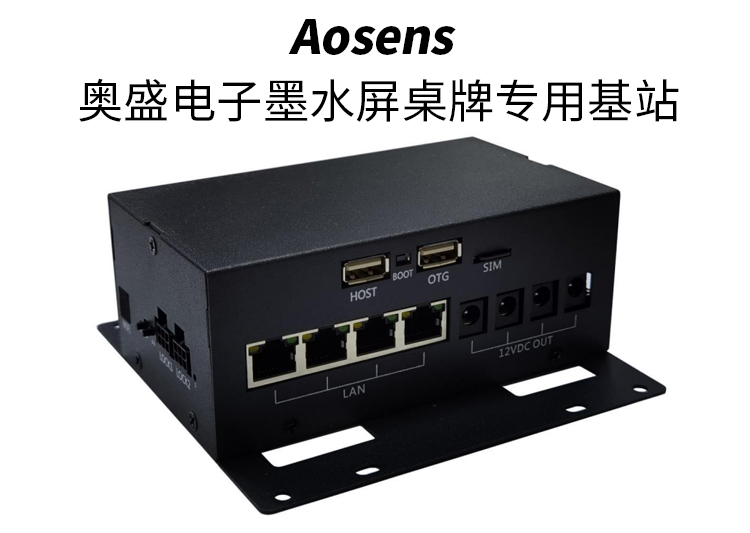

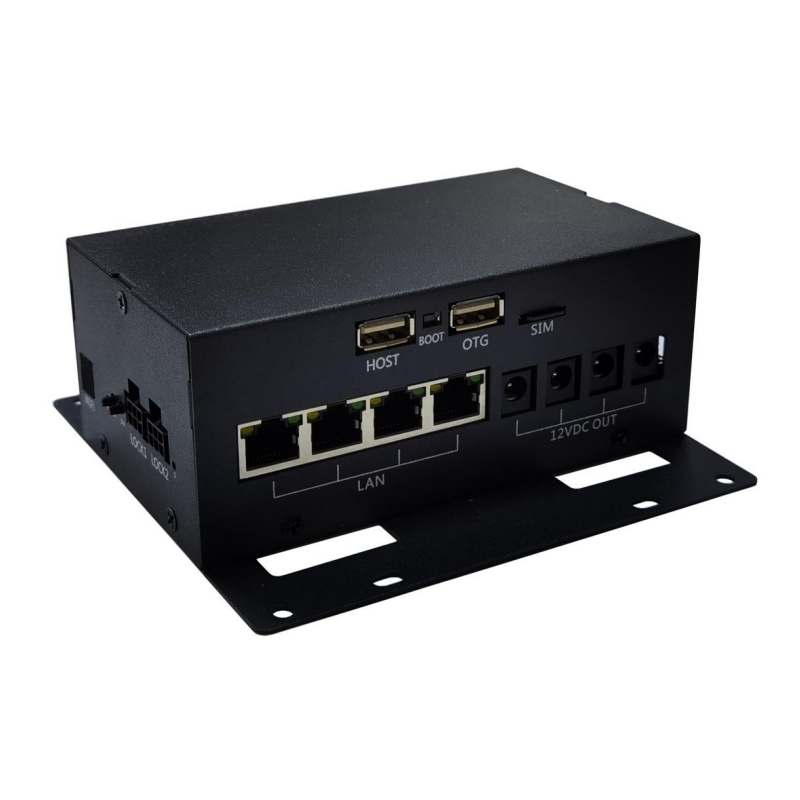

??一、 產品概述
本產品采用瑞芯微 RK3288 方案，4 核 Cortex-A17 CPU，主頻高達 1.8GHz，內置
GPU（Mali-T764），搭載 Android?7.1 系統。板載 MiniPCIE 擴展接口，支持 4G
通訊；適用于工業控制、自助售賣機、廣告機、物聯網網關和邊緣計算端等應用場景。
二、 產品特點
? 32 位 4 核?Cortex-A17 處理器，最高主頻 1.8G
? 雙屏異顯，HDMI??4K@60fps，EDP?4Kx2K @ 30fps，LVDS?1920x1080@30fps
? 豐富的對外接口，6 路 USB 接口、1 路 TP 接口、1 路 SPI 接口 、1 路 I2C 接口、
2 組 TTL 串口完美兼容客戶的擴展需求。
? 4G CAT4 無線網絡
? 后備電池支持，突發斷電時可維持應急響應；
? 功能鍵和狀態燈，復位鍵+電源鍵+多功能鍵（可自定義），3 個狀態燈

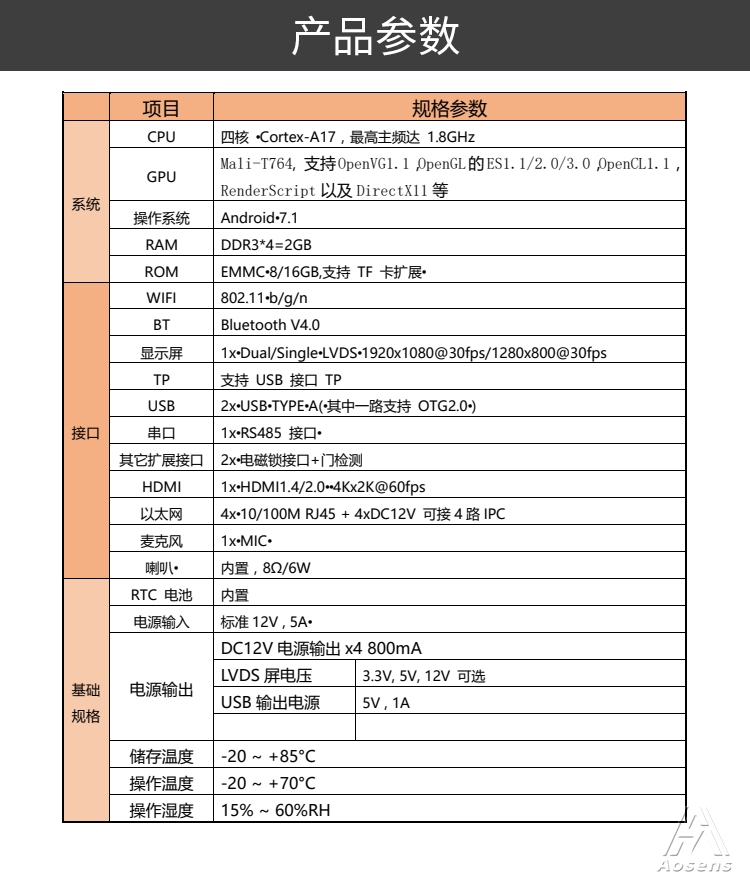

關鍵規格參數
項目 規格參數
系統
CPU 四核 ?Cortex-A17，最高主頻達 1.8GHz
GPU
Mali-T764, 支持OpenVG1.1，OpenGL的ES1.1/2.0/3.0，OpenCL1.1，
RenderScript 以及 DirectX11 等
操作系統 Android?7.1
RAM DDR3*4=2GB
ROM EMMC?8/16GB,支持 TF 卡擴展?
接口
WIFI 802.11?b/g/n
BT Bluetooth V4.0

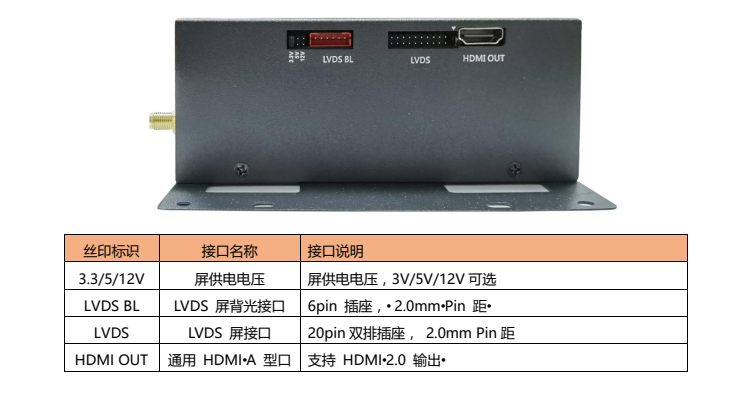

顯示屏 1x?Dual/Single?LVDS?1920x1080@30fps/1280x800@30fps
TP 支持 USB 接口 TP

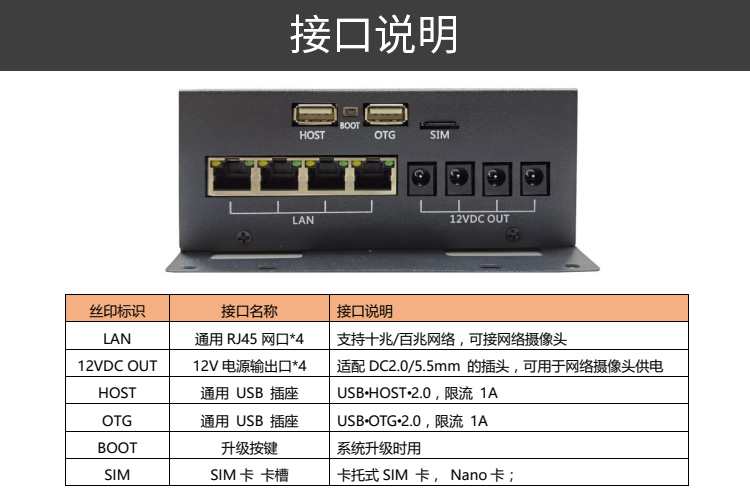

USB 2x?USB?TYPE?A(?其中一路支持 OTG2.0?)

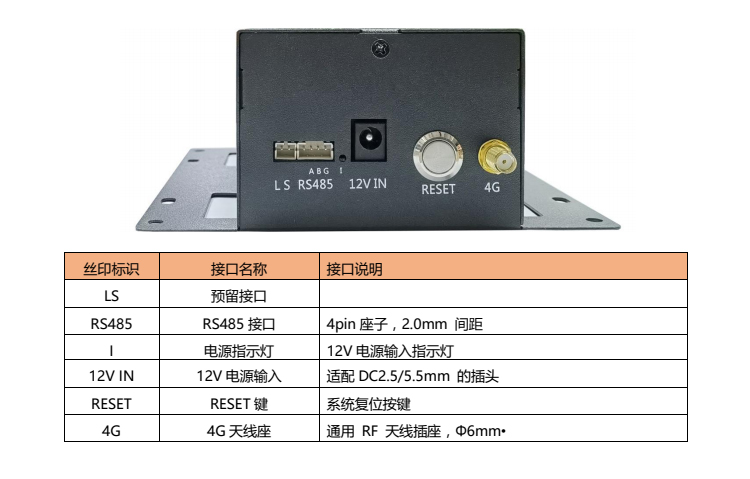

串口 1x?RS485 接口?
其它擴展接口 2x?電磁鎖接口+門檢測
HDMI 1x?HDMI1.4/2.0??4Kx2K@60fps
以太網 4x?10/100M RJ45 + 4xDC12V 可接 4 路 IPC
麥克風 1x?MIC?
喇叭? 內置，8Ω/6W
基礎
規格
RTC 電池 內置
電源輸入 標準 12V , 5A?
電源輸出
DC12V 電源輸出 x4 800mA
LVDS 屏電壓 3.3V, 5V, 12V 可選
USB 輸出電源 5V , 1A
儲存溫度 -20 ~ +85°C
操作溫度 -20 ~ +70°C
操作濕度 15% ~ 60%RH
