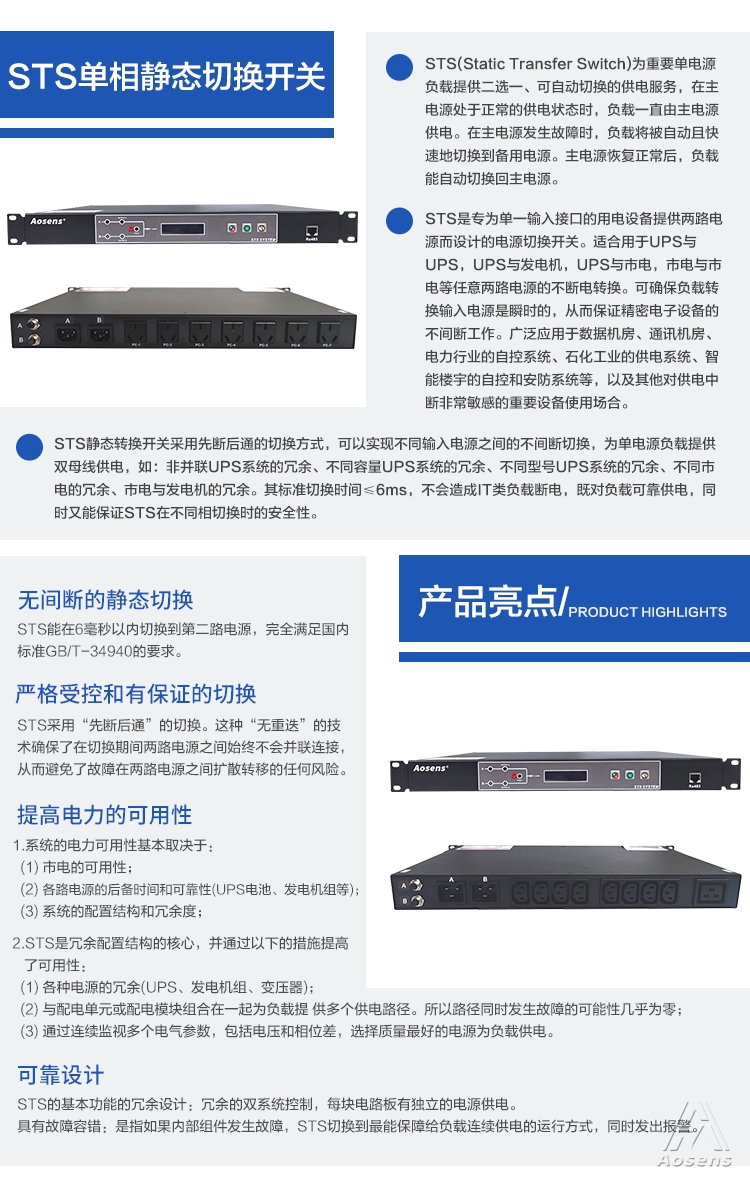

?    STS（Static Transfer Switch）為重要單電源負載提供二選一、可自動切換的供電服務，在主電源處于正常的供電狀態時，負載一直由主電源供電。在主電源發生故障時，負載將被自動且快速地切換到備用電源。主電源恢復正常后，負載能自動切換回主電源。

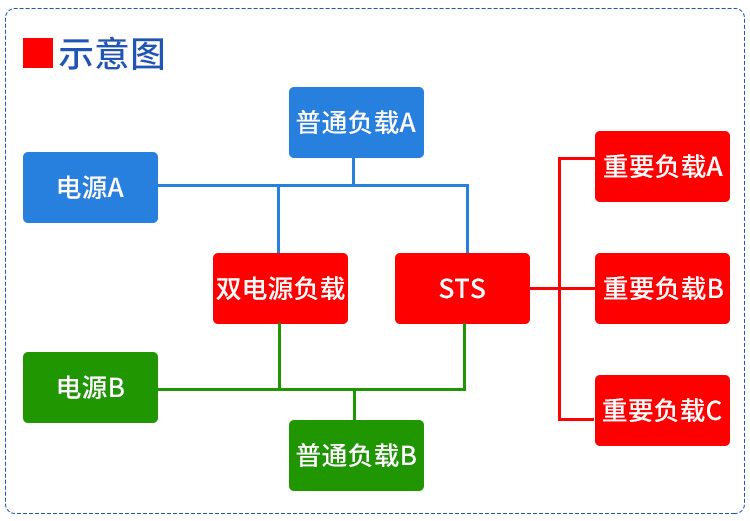

STS是專為單一輸入接口的用電設備提供兩路電源而設計的電源切換開關。適合用于UPS與UPS，UPS與發電機，UPS與市電，市電與市電等任意兩路電源的不斷電轉換。可確保負載轉換輸入電源是瞬時的，從而保證精密電子設備的不間斷工作。廣泛應用于數據機房、通訊機房、電力行業的自控系統、石化工業的供電系統、智能樓宇的自控和安防系統等，以及其他對供電中斷非常敏感的重要設備使用場合。
█ 產品特點

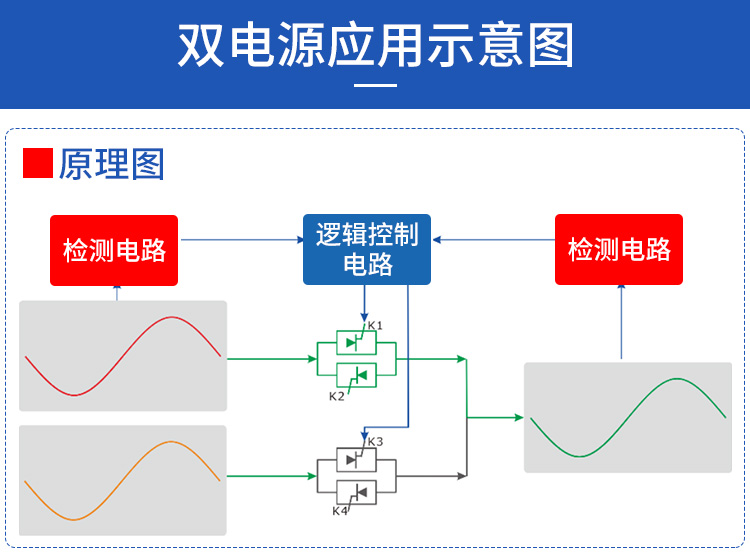

    AS-MSTS系列靜態切換開關能在6毫秒（典型值）切換到第二路電源，不會造成IT類負載斷電，完全滿足國內標準的要求，嚴格受控和有保證的切換，STS 采用“先斷后通”的切換。這種“無重迭”的技術確保了在切換期間兩路電源之間始終不會并聯連接，從而避免了故障在兩路電源之間擴散轉移的風險。提高電力的可用性:
? 系統的電力可用性基本取決于:
（1）市電的可用性:（2）各路電源的后備時間和可靠性（UPS電池、發電機組，等等）（3）系統的配置結構和冗余度。
? STS是冗余配置結構的核心，并通過以下的措施提高了可用性:
（1）各種電源的冗余（UPS、發電機組、變壓器）;（2）與配電單元或配電模塊組合在一起為負載提供多個供電路徑。所有路徑同時發生故障的可能性幾乎為零（3）通過連續監視多個電氣參數，包括電壓和相位差，選擇質量最好的電源為負載供電。
? 可靠設計:
STS的基本功能的冗余設計:冗余的雙系統控制，每塊電路板有獨立的電源供電。具有故障容錯:如果內部組件發生故障，STS切換到最能保障給負載連續供電的運行方式，同時發出報警。 參考應用方式：

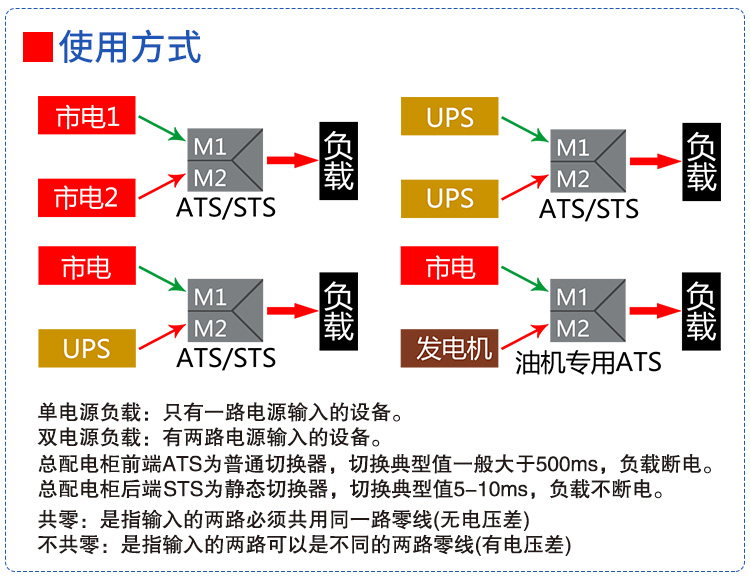

    ■非并聯UPS系統的n+1冗余         ■不同容量UPS系統的n+1冗余
   ■不同型號UPS系統的n+1冗余。     ■不同市電的冗余
   ■市電與UPS的冗余                ■發電機與UPS的冗余
█ 各模塊功能
? 自動切換功能：
1、智能切換：當任意時刻，一路市電斷電（含人工切換），設備會自動切換到另一路，免除人工切換或斷電的危險，系統出廠默認B為主路。
2、高低壓保護切換：當一路輸入交流低壓或超壓時，設備會自動轉向另一路電源。
? 手動切換功能：
1、兩路電源正常時，通過面板控制按鈕，可將負載轉向另一路電源供電。
2、供電優先級：可由用戶自行設定，系統默認B路電源優先供電。
? 保護功能：
1、輸入保護：過流保護、欠壓保護、過壓保護、失壓保護。
2、過載保護：當負載超過設備負載的110%時設備將自動關斷輸出。
? 過壓和欠壓保護：
  STS的輸入一與輸入二路的電壓檢測電路檢測到輸入一路、二路電壓同時低于或高于STS的工作電壓范圍時，STS會通控制電路程序關斷STS的輸出，當其中一路電壓低于或高于STS的工作電壓范圍時，STS會自動切換到另一路正常工作電壓范圍工作，當電壓恢復正常后STS會自動回切到原供電輸入路。
? 過流保護：
  當STS輸出負載電流高于STS規定的額定電流110%時，STS會在5鈔鐘后關斷輸出并發出聲光報警。當后級負載短路時，STS也會關斷輸出并發出聲光報警，確保后級負載安全。
? 智能報警功能：
1、兩路輸入欠壓、過壓，掉電，輸出過流等故障時，設備自動啟動報警。
2、自檢功能，本機故障，設備自動啟動報警。
? 監控功能：
1. 采用Rs485串口Modbus協議實現對STS設備網絡管理。可通過Rs485串口并入機房動環監控系統實現遠程監控。

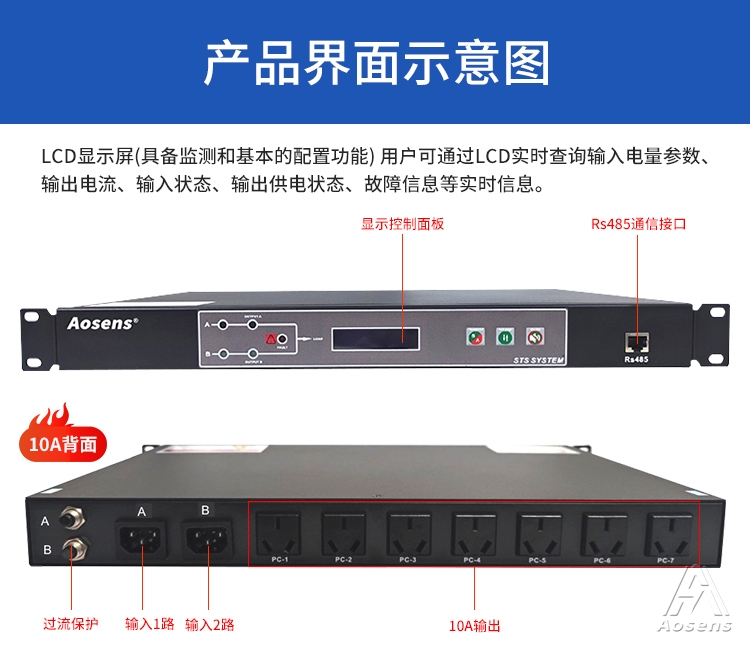

2. LED顯示：工作狀態（一路工作或二路工作、一路異常或二路異常及輸出故障）。
3. LCD顯示：采用LCD液晶顯示器，顯示STS運行狀態：輸入電壓參數、輸出電壓參數、輸出電流參數、工作狀態（一路工作或二路工作、一路異常或二路異常及輸出故障），實現人機零距離溝通。
? 浪涌保護：
  以對關鍵負載及STS本身進行安全保護。
? 繼電器模塊：
采用原裝臺灣松川繼電器模塊，數字化控制技術和完美的保護功能，實現超強的穩定性能；極強的過載及抗沖擊能力；采用延時拓?fù)浼軜?gòu)，真正實現切換的精準性能；極強的電力適應能力，STS-單相系列能同時輸入同相與不同相的電力情況。同步控制技術與高采樣模塊，確保切換時的同步一致性、達到負荷完美轉移。
█ 產品參數：
產品品牌：Aosens奧盛
產品系列：AS-MSTS
產品名稱：雙電源靜態切換器
切換時間：典型值6ms（負載不掉電）
切換方式：1P單切火線或2P零火雙切
切換設定：手動切換或自動切換
主從供電：AB主路可自定義
輸入電源：兩路電源同相、不同相輸入
輸入方式：（可選10A國標頭/10A C14頭、16A國標頭/16A C20頭、10-32A工業頭/端子頭）
輸入電壓：AC 200V—240V±5V（可選加寬電壓）
輸入頻率：50Hz—60Hz
輸入保護：過流保護、欠壓保護、過壓保護、掉電保護、C級防雷保護
通訊功能：RS485串口【二次開發、接入動環】    顯示界面：LCD參數狀態，LED狀態與故障顯示
警告聲音：兩路輸入欠壓保護，過壓保護，掉電報警，輸出過流報警

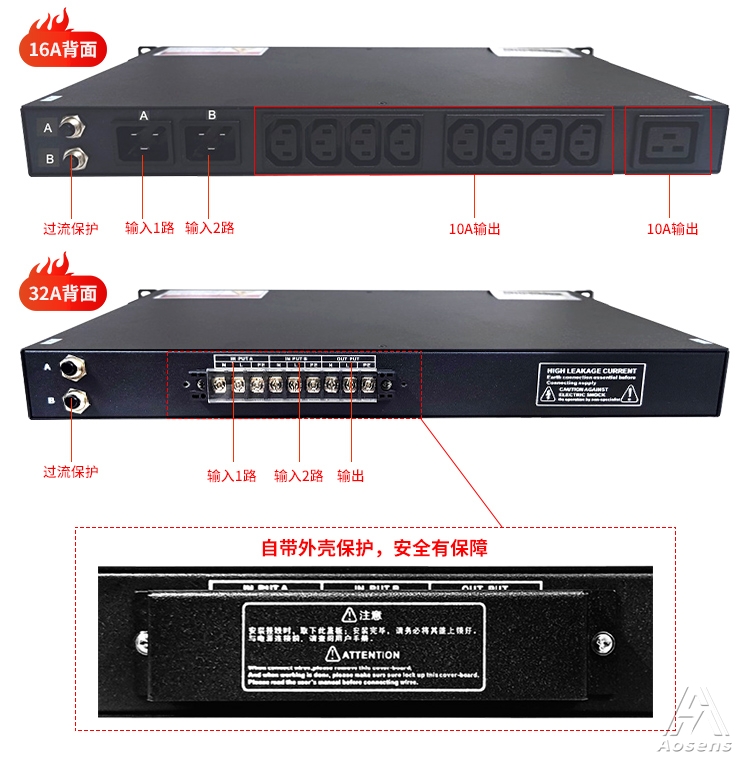

輸出選擇：①輸入10A 輸出7位10A國標插座
②輸入16A輸出8位10AC13+1位C19插座
③輸入輸出端子式（10-32A可選）
輸出保護：過流保護、消切換短路保護
輸出電壓：AC 200V—240V±5V（可定制）
輸出能力：110%
輸出效率：≥98%
環境溫度：0℃—40℃
環境濕度：0—90%（不凝露）
噪音：≤40db
機身尺寸：430*260*44mm （1U）
安裝方式：19英寸機架式安裝

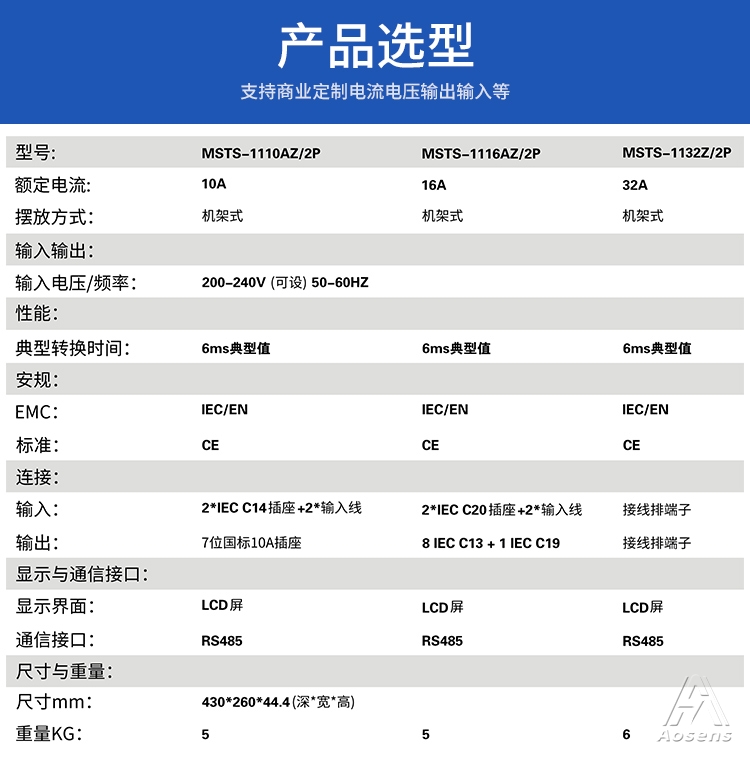

█ 產品選型：
編號    額定參數    規格    輸入    輸出    重量
1    10A 220V AC    AS-MSTS-1110Z/1P    C14插頭（可拆線）    7位10A國標三孔插座    5KG
2    16A 220V AC    AS-MSTS-1116Z/1P    C20插頭（可拆線）    8位10AC13+1位16AC19插座    5KG
3    32A 220V AC    AS-MSTS-1132Z/1P    端子排    端子排    6KG
4    10A 220V AC    AS-MSTS-1110Z/2P    C14插頭（可拆線）    7位10A國標三孔插座    5KG
5    16A 220V AC    AS-MSTS-1116Z/2P    C20插頭（可拆線）    8位10AC13+1位16AC19插座    5.5KG
6    32A 220V AC    AS-MSTS-1132Z/2P    端子排    端子排     6.5KG
█ 備注：
1、雙電源切換器輸出負載對感性負載不友好，不適用大功率壓縮機、空調、電動機類產品，具體請咨詢。
2、切換裝置必須確保接地可靠，不能不接、懸空、虛接，否則會影響切換裝置正常使用。
3、本產品免費質保一年，終身維護。
4、可按需設計定制生產特殊需求。
5、因技術需求可能變更以上參數，恕不另行通知。

?編號    額定參數    規格    輸入    輸出    重量
1    10A 220V AC    AS-MSTS-1110Z/1P    C14插頭（可拆線）    7位10A國標三孔插座    5KG
2    16A 220V AC    AS-MSTS-1116Z/1P    C20插頭（可拆線）    8位10AC13+1位16AC19插座    5KG
3    32A 220V AC    AS-MSTS-1132Z/1P    端子排    端子排    6KG
4    10A 220V AC    AS-MSTS-1110Z/2P    C14插頭（可拆線）    7位10A國標三孔插座    5KG
5    16A 220V AC    AS-MSTS-1116Z/2P    C20插頭（可拆線）    8位10AC13+1位16AC19插座    5.5KG
6    32A 220V AC    AS-MSTS-1132Z/2P    端子排    端子排     6.5KG
